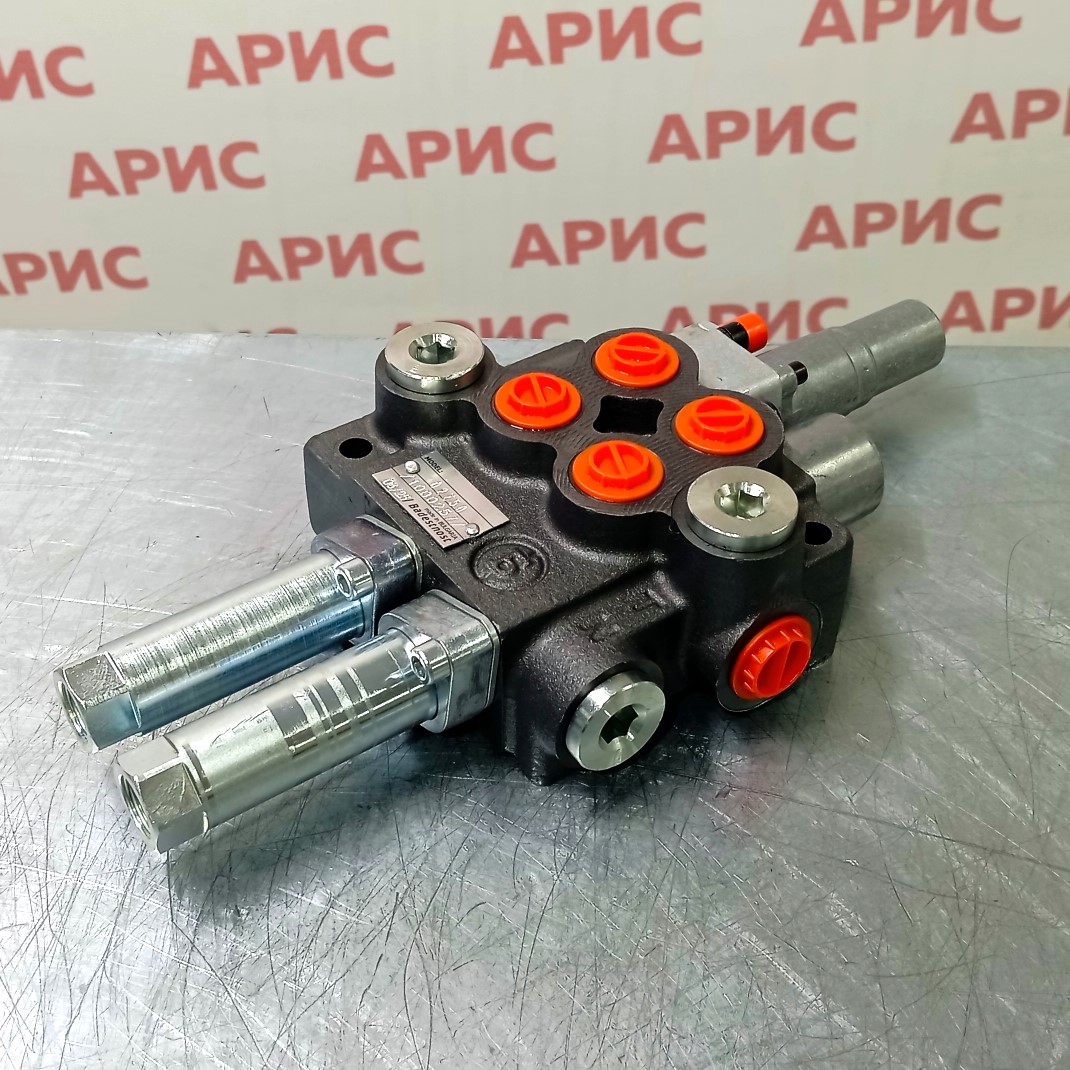

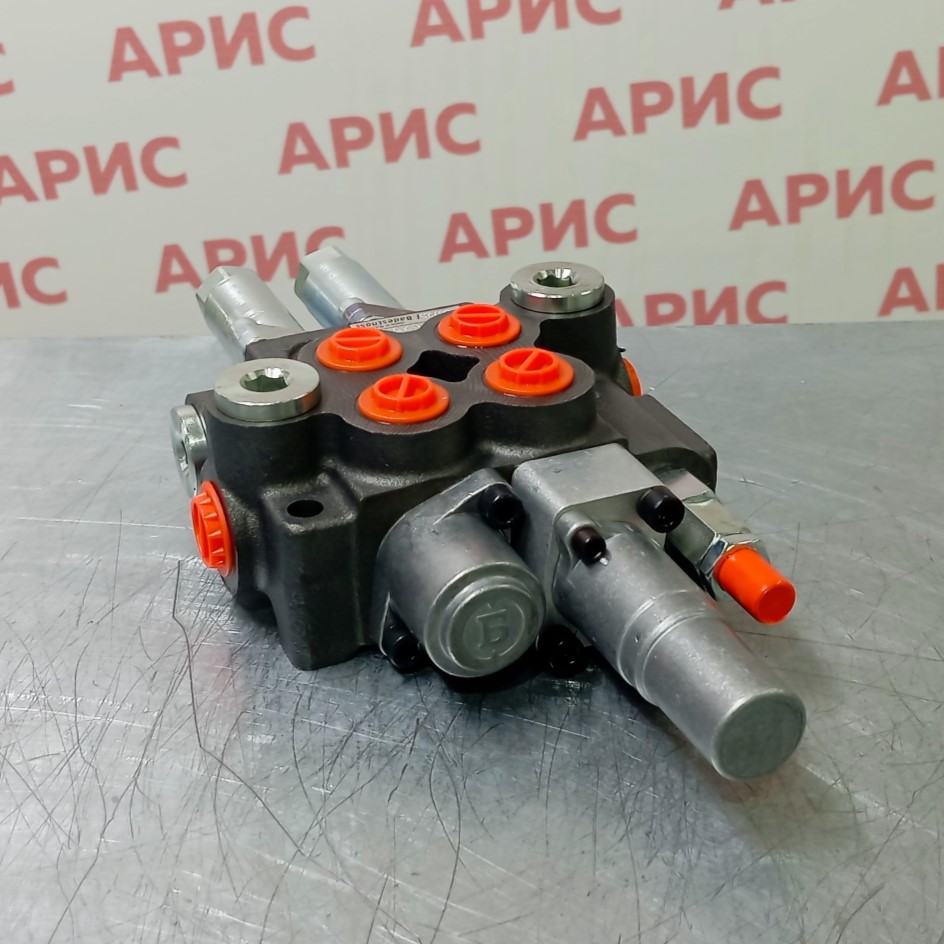

Гидрораспределитель 02Z50-1К16А1 GV1 с адаптерами под трос

Техническая информация

Серия и страна производителя

Гидрораспределитель 02Z50-1К16А1 GV1 относится к серии Z50 производства Болгария. Данная серия зарекомендовала себя как надежное решение для гидравлических систем средней производительности. Болгарские гидрораспределители серии Z50 отличаются высоким качеством изготовления и соответствием европейским стандартам.

Назначение и область применения

Гидрораспределитель предназначен для управления потоками рабочей жидкости в гидравлических системах с расходом до 40 л/мин. Золотник К16 обеспечивает плавающий режим работы с подъемом и опусканием без фиксации, что делает его идеальным для применения в системах, требующих свободного движения исполнительных механизмов.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Тип управления и количество позиций

Гидрораспределитель оснащен механическим управлением с адаптерами под трос. Ход золотника составляет ± 6 мм, что обеспечивает точное дозирование потока и плавность переключений. Золотник К16 работает в плавающем режиме без фиксации позиций, позволяя исполнительным механизмам свободно двигаться под воздействием внешних нагрузок.

Присоединительные размеры и тип резьбы

Присоединительные отверстия с внутренними резьбами:

• Вход P: G1/2"
• Слив T: G1/2"
• Выходы A и B: G3/8"

Стандартные размеры резьбовых соединений обеспечивают совместимость с большинством гидравлических систем и упрощают монтаж оборудования.

Материал корпуса и уплотнений

Корпус изготовлен из высокопрочного чугуна с антикоррозионным покрытием, что гарантирует долговечность работы в различных условиях эксплуатации. Уплотнительные элементы выполнены из маслостойкой резины, устойчивой к воздействию минеральных масел и перепадам температур.

Габаритные размеры и вес

Моноблочная конструкция обеспечивает компактные габариты и удобство монтажа. Крепление осуществляется двумя болтами М8. Точные размеры и вес уточняйте при заказе, так как они могут варьироваться в зависимости от комплектации адаптеров.

Функциональные особенности

Принцип работы и схема подключения

Гидрораспределитель работает по принципу золотникового управления потоками рабочей жидкости. При воздействии на трос управления золотник перемещается в корпусе, открывая и закрывая каналы между портами P, T, A и B. В нейтральном положении обеспечивается блокировка исполнительного механизма.

Количество рабочих линий и их назначение

Гидрораспределитель имеет четыре основных порта:

• P (Pressure) - подача рабочей жидкости от насоса
• T (Tank) - слив рабочей жидкости в бак
• A и B - рабочие выходы к исполнительному механизму (цилиндру или гидромотору)

Особенности конструкции

Золотниковая конструкция обеспечивает высокую надежность и долговечность работы. Специальная геометрия золотника К16 позволяет реализовать плавающий режим, при котором исполнительный механизм может свободно перемещаться под воздействием внешних сил без создания избыточного давления в системе.

Возможности регулировки потока

Плавное перемещение золотника в пределах ± 6 мм позволяет дозировать поток рабочей жидкости и регулировать скорость движения исполнительных механизмов. Это особенно важно для точных операций и плавных переходов.

Надежность и ресурс работы

Качественные материалы и точная обработка поверхностей обеспечивают длительный срок службы гидрораспределителя. Минимальные внутренние утечки (5 см³/мин при 100 бар) свидетельствуют о высокой герметичности конструкции.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель совместим с различными типами гидравлических систем, использующих минеральные масла. Стандартные присоединительные размеры обеспечивают простую интеграцию в существующие системы. Для более производительных систем рассмотрите гидрораспределители на 80 л/мин.

Рекомендуемые области использования

Гидрораспределитель отлично подходит для:

• Строительной техники (экскаваторы, погрузчики, автокраны)
• Сельскохозяйственных машин (тракторы, комбайны, опрыскиватели)
• Промышленного оборудования (прессы, станки, подъемники)
• Коммунальной техники (мусоровозы, поливомоечные машины)

Плавающий режим золотника К16 особенно ценен для навесного оборудования, требующего копирования рельефа местности или свободного позиционирования.

Условия эксплуатации

Гидрораспределитель рассчитан на работу в широком диапазоне температур от -40°C до +60°C, что позволяет использовать его в различных климатических условиях. Рекомендуется использование фильтрованного минерального масла с соответствующей вязкостью.

Коммерческие аспекты

Преимущества перед аналогами

По сравнению с китайскими аналогами, болгарские гидрораспределители на 40 л/мин отличаются более высоким качеством обработки поверхностей, стабильными характеристиками и увеличенным ресурсом работы. Европейские стандарты качества гарантируют надежность в тяжелых условиях эксплуатации.

Экономическая эффективность

Высокая надежность и долговечность болгарских гидрораспределителей обеспечивают низкие эксплуатационные расходы и минимальные простои техники. Стандартные присоединительные размеры упрощают обслуживание и замену.

Условия поставки и оплаты

Для получения актуальной информации о ценах, сроках поставки и условиях оплаты обращайтесь к нашим специалистам. Подробная информация о доставке доступна на странице доставки. У нас представлен полный ассортимент гидрораспределителей различной производительности и типов управления.

Дополнительное оборудование

Для полной комплектации гидравлической системы рассмотрите:

• Комплектующие к гидрораспределителям
• Гидрораспределители с электрическим управлением для автоматизации процессов
• Джойстики для МТЗ для удобного управления

Как купить

Для заказа гидрораспределителя 02Z50-1К16А1 GV1 с адаптерами под трос обращайтесь к нашим специалистам. Контактная информация доступна на странице контактов. Мы поможем подобрать оптимальную конфигурацию под ваши задачи и обеспечим квалифицированную техническую поддержку.
