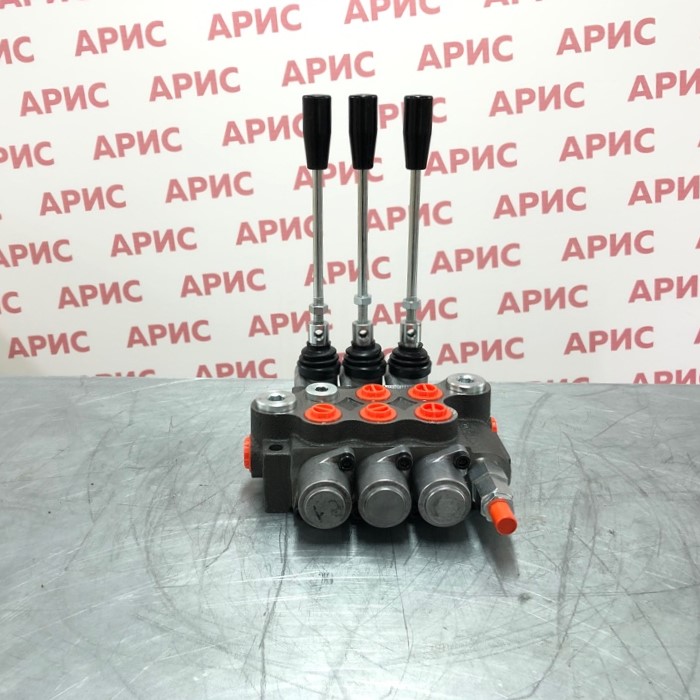

Гидрораспределитель 03Z50-1А1А1A1 GKZ1

Техническая информация

Серия и производитель

Гидрораспределитель 03Z50-1А1А1A1 GKZ1 относится к серии Z50 болгарского производства, известной своей надежностью и высоким качеством изготовления. Данная серия зарекомендовала себя как эффективное решение для различных гидравлических применений.

Назначение и область применения

Гидрораспределитель предназначен для управления потоками рабочей жидкости в гидравлических системах. Устройство обеспечивает направление, распределение и регулирование гидравлических потоков между различными исполнительными механизмами системы.

Технические характеристики

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40С...+60С
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20...100 mm²/s рекомендуемая
7. Максимальное давление на подаче Р = 250 bar, На сливе Т = 50 bar, На выходах А, В = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник С1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Тип управления и конструктивные особенности

Устройство имеет моноблочную конструкцию с ручным управлением. Ход золотника составляет ± 6 мм, что обеспечивает плавное и точное управление потоками.

Присоединительные размеры

• Крепление: 2 болта М8
• Присоединительные отверстия: внутренние резьбы
  • Вход P: G1/2
  • Слив T: G1/2
  • Выходы A и B: G3/8

Материалы и качество изготовления

Корпус изготовлен из высокопрочных материалов, обеспечивающих долговечность и стойкость к высоким давлениям. Качественные уплотнения гарантируют минимальные внутренние потери - всего 5 см³/мин при 100 бар.

Функциональные особенности

Принцип работы

Гидрораспределитель работает по золотниковому принципу, обеспечивая надежное переключение потоков рабочей жидкости между различными линиями системы. Конструкция позволяет точно контролировать направление и интенсивность потоков.

Рабочие линии и их назначение

Устройство имеет четыре основные линии:

• P - линия подачи (вход)
• T - линия слива (возврат в бак)
• A и B - рабочие выходы для подключения исполнительных механизмов

Особенности золотникового механизма

Золотник А1 обеспечивает работу без фиксации в положениях подъема и опускания, что делает управление максимально гибким и адаптивным к различным рабочим режимам.

Применение

Совместимость с гидравлическими системами

Гидрораспределитель полностью совместим с современными гидравлическими системами и может быть легко интегрирован в существующие установки. Для более широкого выбора решений рекомендуем ознакомиться с полным каталогом гидрораспределителей.

Рекомендуемые области использования

• Строительная и дорожная техника
• Сельскохозяйственные машины и тракторы
• Промышленное оборудование
• Коммунальная техника
• Подъемно-транспортные механизмы

Особенно эффективен в системах с расходом до 40 л/мин. Если вам требуются решения для других расходов, рассмотрите гидрораспределители на 80 л/мин или гидрораспределители на 60 л/мин.

Условия эксплуатации

Устройство рассчитано на работу в широком диапазоне температур и может эксплуатироваться в сложных климатических условиях. Использование минерального масла с рекомендуемой вязкостью обеспечивает оптимальную производительность.

Выбор модификаций и альтернативы

Данная модель с золотником А1 идеально подходит для применений, требующих гибкого управления без фиксации позиций. Для других задач доступны различные варианты:

Если требуется фиксация позиций, рассмотрите модели с золотником А8. Для работы с самосвальным оборудованием подойдут версии с золотником C1.

Для систем с большими расходами обратите внимание на гидрораспределители серии Z80.

При необходимости автоматизации управления доступны гидрораспределители с электрическим управлением.

Коммерческие преимущества

Преимущества перед аналогами

• Проверенное болгарское качество серии Z50
• Компактная моноблочная конструкция
• Минимальные внутренние потери
• Широкий температурный диапазон эксплуатации
• Простота монтажа и обслуживания
• Высокая надежность и долговечность

Экономическая эффективность

Низкие внутренние потери (5 см³/мин при 100 бар) обеспечивают высокий КПД системы и экономию энергии. Надежная конструкция минимизирует затраты на обслуживание и ремонт.

Как купить гидрораспределитель 03Z50-1А1А1A1 GKZ1

Для приобретения данного гидрораспределителя и получения консультации по подбору оптимального решения для вашей задачи обращайтесь к нашим специалистам через страницу контактов.

Подробную информацию об условиях оплаты и вариантах доставки вы найдете на странице доставки и оплаты.

Если вам требуются дополнительные комплектующие к гидрораспределителям, мы также поможем с их подбором и поставкой.
